Les connexions électriques représentent un aspect fondamental de tous les systèmes électriques. Le sertissage, en particulier, est une méthode de connexion largement adoptée due à sa capacité à créer des connexions sécurisées et fiables. Ce procédé consiste à assembler des fils et des connecteurs par une pression contrôlée, garantissant ainsi la solidité des connexions dans des environnements variés. Qu’ils soient utilisés dans l’industrie, l’automobile ou même pour des applications domestiques, les outils de sertissage ont su s’imposer par leur efficacité. De plus, la qualité du matériel utilisé a une influence directe sur la sécurité électrique de ces systèmes. Dans cet article, nous explorerons l’univers du sertissage, des outils nécessaires aux meilleures pratiques, tout en mettant en lumière les normes qui régissent ce domaine.
Comprendre le sertissage et son importance
Le sertissage est un procédé d’assemblage vital qui permet de joindre des fils ou des composants en les comprimant ensemble. Cette méthode est particulièrement utilisée dans le secteur de l’électricité pour établir des connexions sécurisées, notamment entre des câbles et des connecteurs. Au cœur de ce procédé se trouvent les outils de sertissage, conçus pour appliquer une pression suffisante pour déformer un connecteur autour d’un conducteur électrique, créant ainsi une liaison solide.
Dans le contexte de la sécurité électrique, le sertissage doit être de haute qualité. Un sertissage mal réalisé peut entraîner des courts-circuits, des pertes d’énergie et même des incendies. Les études montrent que 32 % des défaillances sur site sont attribuées à des connexions incorrectes, faisant de la qualité des connexions une priorité absolue pour les professionnels de l’électricité.
En plus de garantir des connexions sécurisées, le sertissage facilite également le travail des professionnels en réduisant le temps d’installation et en minimisant le risque d’erreurs. Les connexions réalisées par sertissage sont généralement plus fiables que celles créées par d’autres méthodes, comme la soudure, en raison de la résistance accrue aux vibrations et à la déformation.

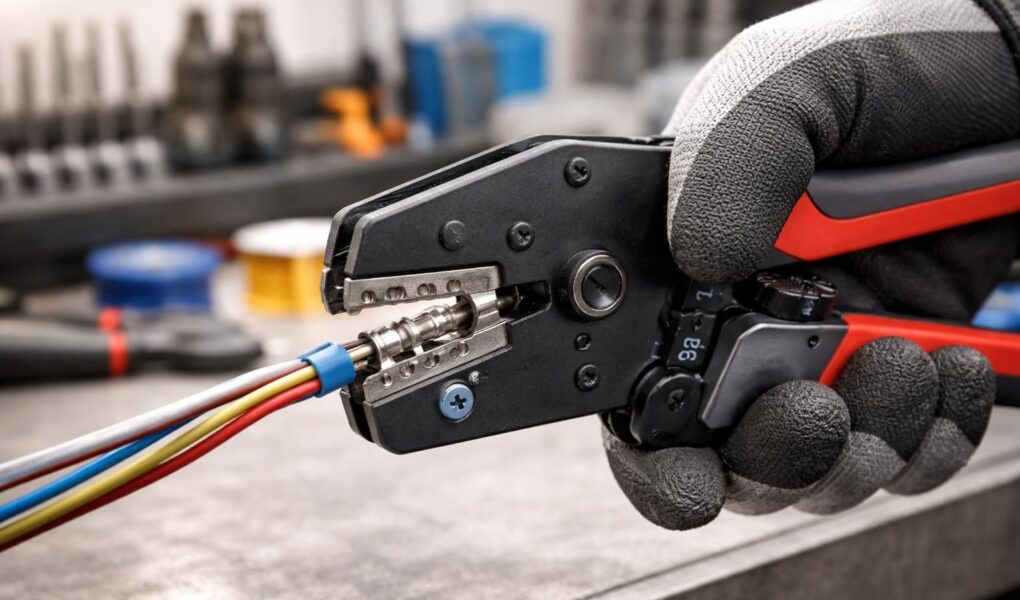

Outils de sertissage : types et caractéristiques
Il existe divers types d’outils de sertissage, chacun ayant été conçu pour des applications spécifiques. Les plus courants incluent :
- Pince à sertir manuelle : Utilisée pour les travaux de faible volume, elle requiert une force humaine pour comprimer le connecteur autour du fil.
- Pince à sertir à cliquet : Ce modèle automatique garantit une pression constante, évitant les erreurs humaines et assurant un sertissage uniforme.
- Pince à sertir électrique : Utilisée dans des applications industrielles exigeantes, elle permet un sertissage rapide et efficace.
- Pince à sertir pour manchons d’extrémité : Spécifiquement conçue pour sertir des manchons d’extrémité, elle garantit une connexion optimale pour les câbles multi-brins.
- Pince de sertissage multi-sertissage : Outil polyvalent qui permet de sertir différents types de connecteurs avec un seul appareil.
Les artisans et techniciens doivent choisir l’outil adapté à leur application. Par exemple, un sertissage dans un environnement à vibrations élevées, comme celui des véhicules, nécessitera une pince à cliquet pour garantir des connexions durables. L’ergonomie des outils est également cruciale, car les utilisateurs doivent travailler de manière confortable tout en réalisant des connexions de haute qualité.
Les étapes de sertissage : du choix des matériaux à l’exécution
Pour garantir une connexion sécurisée, il est essentiel de suivre plusieurs étapes lors du processus de sertissage :
Choisir les matériaux appropriés
Le choix du conducteur électrique et du connecteur est primordiale. La taille et le type de câble utilisés doivent correspondre aux spécifications du connecteur. Par exemple, les câbles en cuivre offrant une conductivité élevée sont souvent privilégiés pour leur performance. Les connecteurs métalliques doivent également être de haute qualité et couvrir les normes électriques pour assurer la sécurité.
Dénudage et préparation
Avant le sertissage, il est nécessaire de dénuder l’extrémité du fil. La longueur dénudée doit être adéquate pour éviter les courts-circuits tout en permettant une connexion solide. Il est recommandé de veiller à ce que les brins soient alignés correctement et non torsadés, car cela peut compromettre le sertissage.
Le sertissage
Lors du sertissage, il est vital d’insérer le fil et le connecteur dans l’outil de sertissage correctement. L’outil doit appliquer une pression suffisante pour que le connecteur s’adapte parfaitement autour du fil. Ce processus doit être effectué en une seule action fluide pour éviter une compression inégale, qui pourrait diminuer la performance de la connexion.
Inspection après sertissage
Une inspection visuelle immédiate après le sertissage est essentielle. Les techniciens doivent vérifier la solidité de la connexion, en s’assurant qu’il n’y a pas de brins de fil visibles et que la gaine du connecteur est bien en place.
Standards et normes électriques dans le sertissage
Le respect des normes électriques est crucial pour garantir la sécurité et la fiabilité des connexions. Plusieurs standards, comme la norme IEC 60352-2 et les directives SAE/USCAR-21, dictent les méthodes de sertissage et les matériaux utilisés. Ces normes stipulent des exigences précises concernant la résistance à l’électromigration et la force de traction.
Adopter des pratiques conformes à ces normes contribue à réduire les risques lors de l’installation et à garantir des connexions durables. Les techniciens doivent également s’assurer que leurs outils sont en état de marche et calibrés régulièrement, conformément aux recommandations des fabricants.
Les composants de mauvaise qualité ou non conformes aux standards peuvent entraîner des défaillances catastrophiques, augmentant ainsi le facteur de risque pour les installations. Par conséquent, il est impératif de tout mettre en œuvre pour se conformer aux exigences de certification.
Considérations pratiques pour les professionnels
Pour les professionnels du secteur, il est crucial d’adopter certaines pratiques qui optimisent l’utilisation des outils de sertissage :
Étalonnage régulier des outils
Les outils de sertissage doivent être étalonnés régulièrement pour garantir l’exactitude de la pression appliquée. Il est conseillé de le faire tous les 5 000 cycles d’utilisation ou conformément aux spécifications du fabricant. Un outil mal étalonné peut entraîner des connexions sous-serties ou mal exécutées.
Utilisation d’instructions de sertissage claires
Il est essentiel de suivre les instructions des fabricants pour chaque type de connecteur et d’outil. Chaque produit peut avoir ses spécifications et ses méthodes d’utilisation recommandées qui sont cruciales pour optimiser la qualité de chaque connexion réalisée.
Formation des équipes
La formation continue des équipes sur les méthodes de sertissage et l’utilisation des outils est indispensable. Des sessions de formation régulières garantissent que les opérateurs restent à jour sur les meilleures pratiques et les dernières innovations de l’industrie.
Impacts des mauvaises connexions : risques et consignes de sécurité
Les ramifications d’un sertissage incorrect peuvent être sévères. Une connexion de mauvaise qualité peut entraîner une augmentation de la résistance électrique, causant ainsi des échauffements excessifs et potentiellement des incendies. Environ 43 % des défaillances sur site résultent de problématiques liées à des connexions défectueuses.
Pour minimiser les risques, il est conseillé aux professionnels de mener des contrôles réguliers sur les connexions, d’utiliser des équipements certifiés, et de s’assurer que tous les travailleurs respectent les protocoles de sécurité en matière d’électricité.
Conclusion sur l’importance du sertissage
En résumant, le sertissage est un élément crucial de l’installation électrique moderne, garantissant des connexions sécurisées et fiables. Le choix des outils, le respect des normes, et l’application de bonnes pratiques de sertissage sont tous essentiels pour garantir des niveaux de qualité et de sécurité appropriés.
| Outil de sertissage | Utilisation | Avantages |
|---|---|---|
| Pince à sertir manuelle | Applications légères | Economique, facile à transporter |
| Pince à sertir à cliquet | Applications industrielles | Pression constante, fiable |
| Pince de sertissage électrique | Gros volumes | Rapidité, efficacité |
| Pince pour manchons d’extrémité | Bornes à vis | Adaptée aux câbles multi-brins |
| Pince multi-sertissage | Applications variées | Polyvalente, gain de temps |
En intégrant ces pratiques, il est possible d’optimiser les connexions dans chaque projet, garantissant ainsi la sécurité et la longévité des installations électriques.
