Remplacer une prise télé coaxiale murale est une intervention accessible, à condition de respecter quelques règles techniques et de sécurité. Changer une prise télé soi-même suppose de couper le courant, de vérifier l’absence de tension et de raccorder correctement le câble coaxial au nouveau mécanisme.
La question qui se pose aujourd’hui, dans le cadre d’une rénovation partielle, est plus large : faut-il remplacer cette prise coaxiale à l’identique, ou profiter de l’occasion pour basculer la distribution télé vers une prise RJ45 compatible Grade 2 TV ?
Prise coaxiale ou prise RJ45 Grade 2 TV : que choisir en rénovation partielle
La prise coaxiale classique (type F ou type 9,52 mm) reste le standard dans la majorité des logements existants. Elle transporte le signal d’antenne ou de câble vers le téléviseur via un câble coaxial dédié. En revanche, les logements neufs sont désormais équipés d’un coffret de communication central qui distribue le signal télé, internet et téléphone via des prises RJ45 en câblage étoile.
| Critère | Prise coaxiale | Prise RJ45 Grade 2 TV |
|---|---|---|
| Type de signal | TNT, câble, satellite | TNT via réseau, IPTV, données |
| Câblage requis | Câble coaxial dédié | Câble Grade 2 ou supérieur en étoile |
| Compatibilité coffret de communication | Non native | Oui, branchement direct |
| Pertinence en rénovation partielle | Remplacement simple si câble existant | Nécessite un recâblage complet |
| Norme NF C 15-100 (neuf) | Toujours acceptée | Requise dans les constructions récentes |
Si votre logement dispose déjà d’un câblage coaxial en bon état, remplacer la prise coaxiale à l’identique reste la solution la plus rapide. Tirer un nouveau câble Grade 2 depuis un coffret de communication implique des travaux de passage de gaine qui dépassent largement le simple remplacement d’un mécanisme mural.
La bascule vers le RJ45 Grade 2 TV ne se justifie que si vous rénovez plusieurs pièces et que vous installez ou mettez à jour un coffret de communication. Dans ce cas, la distribution en étoile permet de centraliser télé, réseau et téléphone sur un seul type de câble.
Sécurité électrique avant de changer une prise télé : coupure et vérification au VAT
Les guides de bricolage se concentrent sur le démontage et le branchement. Les retours techniques récents insistent sur un point que ces tutoriels traitent trop vite : la vérification hors tension au VAT avant toute manipulation.
La prise coaxiale ne transporte pas de courant électrique en elle-même. Le risque vient du circuit électrique à proximité immédiate, notamment si la boîte d’encastrement est partagée ou si des fils électriques passent dans la même gaine.
- Coupez le disjoncteur général ou le disjoncteur du circuit concerné au tableau électrique, pas uniquement l’interrupteur de la pièce.
- Utilisez un VAT (vérificateur d’absence de tension) sur les conducteurs présents dans la boîte d’encastrement, même si vous pensez qu’il n’y a que du coaxial.
- Ne vous fiez jamais à l’étiquetage du tableau : testez systématiquement avant de toucher les fils.
Cette précaution prend moins d’une minute et élimine tout risque d’électrocution sur un circuit mal identifié.
Remplacement d’une prise TV coaxiale murale : les étapes concrètes

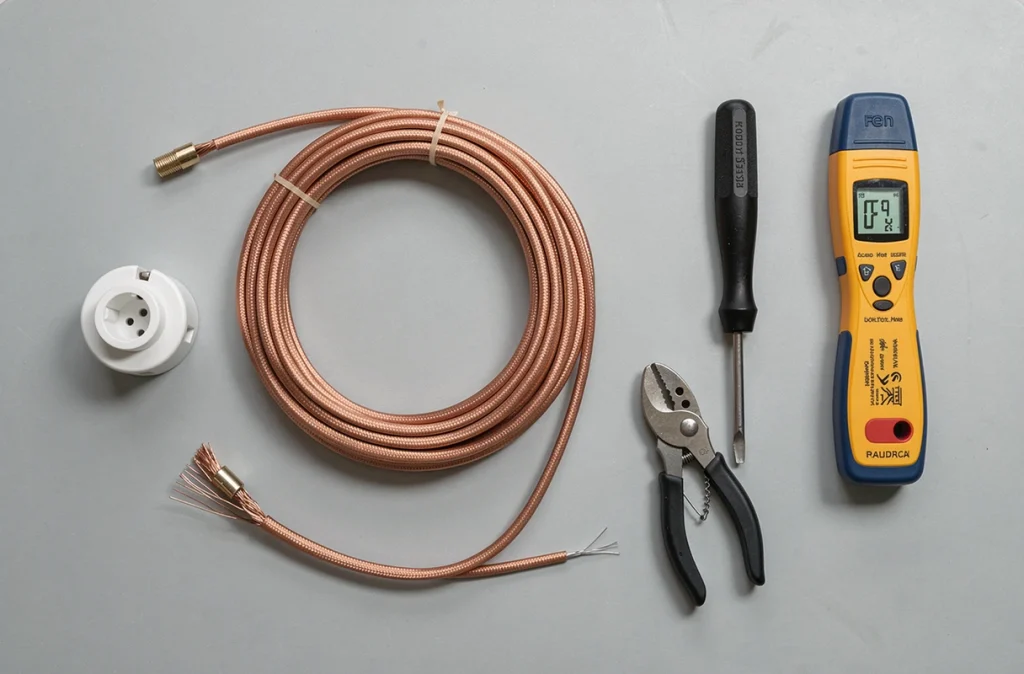

Une fois la sécurité vérifiée, le remplacement proprement dit se fait en quelques minutes. Vous aurez besoin d’un tournevis plat, d’un tournevis cruciforme et éventuellement d’un dénudeur de câble coaxial.
Démonter l’ancienne prise télé
Retirez la plaque décorative en la déclipsant ou en dévissant les vis apparentes. Dévissez ensuite le mécanisme de son support mural. Le câble coaxial est raccordé au dos du mécanisme, soit par une vis de serrage sur l’âme centrale et la tresse de blindage, soit par un connecteur F vissé.
Notez le type de raccordement avant de déconnecter. Sur les prises anciennes, l’âme centrale (fil rigide au centre du câble) est serrée sous une vis, et la tresse métallique (blindage) est maintenue par une bride ou une seconde vis.
Raccorder le nouveau mécanisme de prise TV
Dénudez le câble coaxial sur la longueur indiquée par le fabricant du nouveau mécanisme (généralement quelques centimètres). Vous devez dégager trois éléments : la gaine extérieure, la tresse de blindage et le diélectrique blanc qui entoure l’âme centrale.
- L’âme centrale se connecte à la borne marquée « TV » ou au connecteur central du mécanisme.
- La tresse de blindage se raccorde à la masse, souvent par serrage sous une bride métallique.
- Le diélectrique (isolant blanc) ne doit toucher aucune partie conductrice, sous peine de court-circuit du signal.
Un mauvais contact entre l’âme centrale et la tresse de blindage est la première cause de perte de signal sur une prise TV. Vérifiez qu’aucun brin de la tresse ne touche l’âme.
Fixer et tester la réception
Replacez le mécanisme dans la boîte d’encastrement, vissez-le, puis clipsez la plaque de finition. Rebranchez le téléviseur et lancez une recherche automatique de chaînes pour vérifier la qualité de réception.
Si la réception est dégradée après le remplacement, le problème vient presque toujours du raccordement : âme trop courte, tresse mal serrée ou câble coaxial endommagé dans le mur. Démonter et refaire le raccordement résout la majorité des cas.
Hauteur de pose et norme NF C 15-100 : ce qui s’applique réellement
La norme NF C 15-100 fixe une hauteur maximale de 1,30 m du sol fini pour l’axe des prises de communication, y compris la prise TV coaxiale. Cette contrainte concerne les constructions neuves et les rénovations lourdes.
Un point souvent mal compris : la norme n’est pas rétroactive pour un simple remplacement. Si votre prise existante est posée plus haut que 1,30 m, vous pouvez la remplacer au même emplacement sans infraction. L’obligation de mise en conformité ne s’applique qu’en cas de rénovation totale de l’installation électrique ou de situation dangereuse.
Si vous déplacez la prise vers un nouvel emplacement, respectez cette hauteur maximale. Le coffret de communication, lui, doit être installé dans la gaine technique du logement dans les constructions récentes, mais cette exigence ne concerne pas le remplacement d’une simple prise murale.
Le remplacement d’une prise TV coaxiale reste une opération simple quand le câblage existant est en bon état. La bascule vers le RJ45 Grade 2 TV n’a de sens que dans le cadre d’une rénovation plus globale, avec mise en place d’un coffret de communication. Pour un changement à l’identique, la vérification au VAT et un raccordement soigné de l’âme centrale et du blindage suffisent à retrouver une réception TV de qualité.
